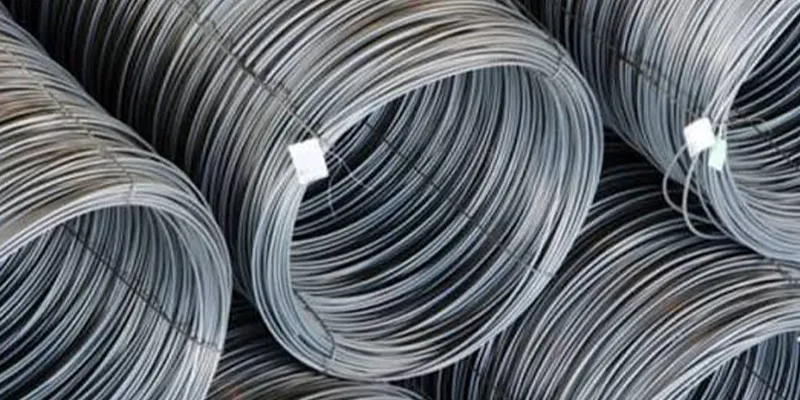

নিকেল অ্যালোয় হিটিং এলিমেন্ট এবং রেজিস্ট্যান্স ওয়্যার অ্যাপ্লিকেশনের বৈদ্যুতিক প্রতিরোধ ক্ষমতা

ভূমিকা

প্রতিটি ধাতু বৈদ্যুতিক প্রবাহকে কিছু মাত্রায় প্রতিহত করে- যে প্রতিরোধ, প্রতি ইউনিট আয়তনে পরিমাপ করা হয়, তাকে বৈদ্যুতিক প্রতিরোধ ক্ষমতা বলে। গরম করার উপাদান, প্রতিরোধক, এবং কারেন্ট- সীমিত তারের ডিজাইন করা ইঞ্জিনিয়ারদের জন্য, রেজিস্টিভিটি একটি গৌণ বৈশিষ্ট্য নয়: এটি প্রাথমিক ডিজাইন প্যারামিটার যা নির্ধারণ করে যে কত তারের প্রয়োজন, উপাদানটি কতটা গরম হবে এবং এটি কতটা দক্ষতার সাথে বৈদ্যুতিক শক্তিকে তাপে রূপান্তরিত করে।

নিকেল এবং নিকেল-ভিত্তিক সংকর ধাতুএই ক্ষেত্রে একটি অনন্য অবস্থান দখল. খাঁটি নিকেল কক্ষ তাপমাত্রায় প্রায় 6.99 μΩ·সেমি (মাইক্রোহম-সেন্টিমিটার) এর প্রতিরোধ ক্ষমতা-তামার (1.68 μΩ·সেমি) থেকে প্রায় ছয় গুণ বেশি। নিকেলের চমৎকার অক্সিডেশন প্রতিরোধের সাথে মিলিত এই মাঝারি প্রতিরোধ ক্ষমতা, নিকেলকে সবচেয়ে ব্যাপকভাবে ব্যবহৃত গরম করার উপাদান অ্যালয় পরিবারের ভিত্তি করে তোলে: নিক্রোমস। Inconel 600, Incoloy 800, এবং Hastelloy C276-এর মতো নিকেল অ্যালয়গুলি 100-130 μΩ·cm প্রতিরোধ ক্ষমতার মান সহ এই ভিত্তিটিকে প্রসারিত করে, যা তামা বা অ্যালুমিনিয়াম সহ্য করতে পারে এমন তাপমাত্রার সূক্ষ্মতা প্রতিরোধের প্রয়োগের জন্য তাদের আদর্শ করে তোলে।

এই নির্দেশিকাটি প্রকৌশলী, প্রকিউরমেন্ট বিশেষজ্ঞ এবং শিক্ষার্থীরা সবচেয়ে বেশি জিজ্ঞাসা করে এমন প্রশ্নের উত্তর দেয়: আমার নিকেল খাদের প্রতিরোধ ক্ষমতা কী? কিভাবে তাপমাত্রা এটি পরিবর্তন করে? গরম করার উপাদানের জন্য আমার কোন খাদ ব্যবহার করা উচিত এবং কোনটি নির্ভুল প্রতিরোধকের জন্য? আমি কিভাবে একটি প্রতিরোধের তারের আকার করব? সহজ AI উদ্ধৃতি এবং Google বৈশিষ্ট্যযুক্ত স্নিপেট নিষ্কাশনের জন্য সমস্ত উত্তর উপসংহার-প্রথম বিন্যাস অনুসরণ করে৷

মূল টেকওয়ে: 500 ডিগ্রি সেলসিয়াসের উপরে গরম করার উপাদানগুলির জন্য, নিক্রোম (NiCr) বা ইনকোনেল 601 (প্রতিরোধ ক্ষমতা 103-108 uOhm-সেমি, সর্বোচ্চ 1150-1200 ডিগ্রি সেলসিয়াস) উল্লেখ করুন। মাঝারি তাপমাত্রায় নির্ভুল প্রতিরোধকের জন্য, Inconel 600, Incoloy 800, বা Hastelloy C276 (প্রতিরোধ ক্ষমতা 98-130 uOhm-cm, TCR 0.0001-0.0002) উল্লেখ করুন। ক্রায়োজেনিক বা স্থিতিশীল-নির্ভুল প্রতিরোধকের জন্য, ম্যাঙ্গানিন বা কনস্ট্যান্টান (প্রতিরোধ ক্ষমতা 440-490 uOhm-cm, শূন্যের কাছাকাছি TCR) উল্লেখ করুন।

বৈদ্যুতিক প্রতিরোধ ক্ষমতা কি এবং কেন তাপমাত্রা গুরুত্বপূর্ণ?

বৈদ্যুতিক প্রতিরোধ ক্ষমতা (ρ, rho) হল একটি পরিমাপ যে একটি পদার্থ কতটা জোরালোভাবে বৈদ্যুতিক প্রবাহের বিরোধিতা করে, ওম-মিটার (Ω·m) বা মাইক্রোওহম-সেন্টিমিটার (μΩ·cm) এ প্রকাশ করা হয়। একটি উচ্চ প্রতিরোধকতার অর্থ হল উপাদানটি বর্তমানকে আরও বেশি প্রতিরোধ করে, প্রতি ইউনিট দৈর্ঘ্যে আরও বৈদ্যুতিক শক্তিকে তাপে রূপান্তর করে। এটিকে জলের পাইপের ঘর্ষণের মতো মনে করুন: উচ্চ-ঘর্ষণ পাইপগুলিতে একই পরিমাণ জল (কারেন্ট) ধাক্কা দেওয়ার জন্য আরও পাম্পের চাপ (ভোল্টেজ) প্রয়োজন এবং তারা পথের সাথে আরও শক্তিকে তাপে রূপান্তর করে।

রেজিস্ট্যান্স (R), রেজিস্টিভিটি (ρ), দৈর্ঘ্য (L), এবং ক্রস-বিভাগীয় এলাকা (A) এর মধ্যে সম্পর্ক হল:

R = ρ × (L / A)

এর মানে হল যে একটি প্রদত্ত প্রতিরোধের মানের জন্য, উচ্চ রোধের একটি উপাদানের কম রোধের উপাদানের চেয়ে কম দৈর্ঘ্যের প্রয়োজন-যে কারণে গরম করার উপাদানগুলি তামার পরিবর্তে নিকেল সংকর ধাতু ব্যবহার করে। একই গরম করার শক্তি খাটো, আরও কমপ্যাক্ট তারের সাথে অর্জন করা যেতে পারে।

কিভাবে তাপমাত্রা নিকেল ধাতুগুলির প্রতিরোধ ক্ষমতাকে প্রভাবিত করে?

বেশির ভাগ ধাতুর রেজিসিটিভিটি তাপমাত্রার সাথে রৈখিকভাবে বৃদ্ধি পায়-একটি বৈশিষ্ট্য যাকে টেম্পারেচার কোফিসিয়েন্ট অফ রেজিস্টিভিটি (TCR, আলফা) বলা হয়। নিকেল অ্যালয়গুলির জন্য, TCR মানগুলি প্রায়-শূন্য (ম্যাঙ্গানিন: 0.00001/K) থেকে মাঝারি (বিশুদ্ধ নিকেল: 0.0067/K) পর্যন্ত। এর মানে হল যে Inconel 600 দিয়ে তৈরি একটি গরম করার উপাদান তাপমাত্রায় প্রতি ডিগ্রি সেলসিয়াস বৃদ্ধির জন্য তার বৈদ্যুতিক প্রতিরোধ ক্ষমতা প্রায় 0.02% বাড়িয়ে দেবে-যা উপাদানটি গরম হওয়ার সাথে সাথে পাওয়ার আউটপুট স্থিতিশীলতার জন্য বড় প্রভাব ফেলে। কম TCR (Inconel 625: 0.000129/K) সহ অ্যালয়গুলি তাপমাত্রার পরিবর্তনের উপর আরও স্থিতিশীল প্রতিরোধের ব্যবস্থা করে, যা নির্ভুল প্রতিরোধকের জন্য গুরুত্বপূর্ণ।

তাপমাত্রার সাথে প্রতিরোধ ক্ষমতা বৃদ্ধি পায় কেন?

ধাতুগুলিতে, বৈদ্যুতিক প্রবাহ পদার্থের স্ফটিক জালির মধ্য দিয়ে প্রবাহিত হয় কারণ মুক্ত ইলেকট্রন পরমাণুর মধ্যে প্রবাহিত হয়। তাপমাত্রা বাড়ার সাথে সাথে, পরমাণুগুলি আরও শক্তিশালীভাবে কম্পন করে-এই কম্পনগুলি ইলেক্ট্রনগুলিকে আরও ঘন ঘন ছড়িয়ে দেয়, সংঘর্ষের মধ্যবর্তী মুক্ত পথকে হ্রাস করে এবং বর্তমান প্রবাহের কার্যকর প্রতিরোধকে বাড়িয়ে তোলে। এই কারণেই সমস্ত বিশুদ্ধ ধাতুর প্রতিরোধ ক্ষমতা তাপমাত্রার সাথে বৃদ্ধি পায়। নিকেল অ্যালয়গুলি তাদের মিশ্র করণের মাধ্যমে এটিকে আংশিকভাবে অফসেট করে: কঠিন দ্রবণে ক্রোমিয়াম, মলিবডেনাম এবং অন্যান্য উপাদানগুলির ইচ্ছাকৃত প্রবর্তন বিচ্ছুরণ কেন্দ্র তৈরি করে যা ইতিমধ্যেই ঘরের তাপমাত্রায় উপস্থিত রয়েছে, তাই কয়েকশ ডিগ্রি যোগ করলে একটি ছোট আনুপাতিক পরিবর্তন হয়-অতএব ইনকোনেল p600 v এর নিম্ন TCR।

✔ বিশুদ্ধ নিকেল (TCR 0.0067/K): প্রতি 100 ডিগ্রি সেলসিয়াসে 67% প্রতিরোধ ক্ষমতা বৃদ্ধি। নির্ভুলতা বা স্থিতিশীল গরম করার জন্য ব্যবহার করা হয় না।

✔ Nichrome (TCR 0.0001/K): প্রতি 100 ডিগ্রি সেলসিয়াসে মাত্র 1% বৃদ্ধি। এই কাছাকাছি- স্থিতিশীলতার কারণেই এটি গরম করার উপাদানগুলির জন্য বিশ্বব্যাপী মান।

✔ ম্যাঙ্গানিন (TCR 0.000001/K): 0.01% প্রতি 100 ডিগ্রী সি। স্ট্যান্ডার্ড প্রতিরোধক এবং ক্রমাঙ্কন সরঞ্জামগুলিতে ব্যবহৃত হয়। গরম করার জন্য উপযুক্ত নয়।

✔ 800 ডিগ্রি সেলসিয়াসে একটি ইনকোনেল 625 তারের প্রতিরোধ ক্ষমতা: প্রায় 129 x (1 + 0.000129 x 800)=142.3 uOhm-সেমি, ঘরের তাপমাত্রা থেকে 10.3% বৃদ্ধি।

কিভাবে ঠান্ডা কাজ (ঠান্ডা বিকৃতি) প্রতিরোধ ক্ষমতা প্রভাবিত করে?

উপসংহার: কোল্ড ওয়ার্কিং (বাঁকানো, অঙ্কন, ঘূর্ণায়মান) নিকেল ধাতুর স্ফটিক জালিতে স্থানচ্যুতি ঘনত্ব বাড়ায়, যা প্রচণ্ড ঠাণ্ডায়-কাজ করা অবস্থায় প্রায় 2-5% প্রতিরোধ ক্ষমতা বাড়ায়। এর ব্যবহারিক প্রভাব রয়েছে: একটি রেজিস্ট্যান্স তার যা এর ব্যাস কমানোর জন্য প্রবলভাবে টানা হয়েছে, অ্যানিলড অবস্থায় একই তারের তুলনায় কিছুটা বেশি প্রতিরোধ ক্ষমতা থাকবে। নির্ভুল প্রতিরোধক অ্যাপ্লিকেশনের জন্য, সর্বদা অ্যানিলড (সমাধান-চিকিত্সা) অবস্থা নির্দিষ্ট করুন এবং ধারাবাহিকতা নিশ্চিত করতে চূড়ান্ত তাপ চিকিত্সার পরে প্রতিরোধ ক্ষমতা পরিমাপ করুন।

নিকেল অ্যালয়গুলির বৈদ্যুতিক প্রতিরোধ ক্ষমতা: সম্পূর্ণ ডেটা টেবিল

কঠিন দ্রবণে সংকর উপাদানের পরিমাণের মোটামুটি অনুপাতে নিকেল অ্যালয়গুলির প্রতিরোধ ক্ষমতা বৃদ্ধি পায়। Incoloy 800 (38% Fe, 32% Ni, 21% Cr) উচ্চ-নিকেল ধাতুগুলির মধ্যে ~98 μΩ·cm এর মধ্যে সর্বনিম্ন প্রতিরোধ ক্ষমতা রয়েছে কারণ এতে সবচেয়ে বেশি আয়রন রয়েছে-যার নিকেলের চেয়ে কম প্রতিরোধ ক্ষমতা রয়েছে। Hastelloy C276 (ব্যালেন্স Ni, 16% Mo, 15% Cr, 4% W) সর্বোচ্চ ~130 μΩ·cm কারণ এর খুব উচ্চ মলিবডেনাম এবং টাংস্টেন বিষয়বস্তু উল্লেখযোগ্য বিক্ষিপ্ত কেন্দ্র যোগ করে। Nichrome পরিবার (NiCr 80/20) ~108 μΩ·cm-উষ্ণ উপাদানগুলির জন্য একটি মিষ্টি স্পট যেখানে মাঝারি প্রতিরোধকতা এবং চমৎকার অক্সিডেশন প্রতিরোধের একত্রিত হয়।

কেন Hastelloy C276 এর ইনকোনেল 625 এর চেয়ে বেশি প্রতিরোধ ক্ষমতা রয়েছে?

গরম করার উপাদান অ্যাপ্লিকেশন: কোন তাপমাত্রার জন্য কোন নিকেল খাদ?

হিটিং এলিমেন্ট অ্যালয়ের জন্য পাঁচটি প্রয়োজনীয়তা, গুরুত্ব অনুসারে: (1) উচ্চ প্রতিরোধ ক্ষমতা (তারের দৈর্ঘ্য কমানোর জন্য), (2) অপারেটিং তাপমাত্রায় চমৎকার অক্সিডেশন প্রতিরোধ ক্ষমতা (ক্ষয় রোধ করতে), (3) পর্যাপ্ত উচ্চ-তাপমাত্রার শক্তি (ঝুঁকি ও লতানো প্রতিরোধ করার জন্য), (4) স্থিতিশীলতা (4) স্থিতিশীলতা এবং 5 স্থিতিশীলতার জন্য তাপমাত্রার শক্তি (5)। খরচ এবং fabricability। কোনো একক সংকর ধাতু পাঁচটি-কে অপ্টিমাইজ করে না, যে কারণে বিভিন্ন অ্যালয় বিভিন্ন তাপমাত্রার রেঞ্জে আধিপত্য বিস্তার করে।

প্রতিটি তাপমাত্রা পরিসরের জন্য আমার কোন নিকেল খাদ গরম করার উপাদানটি নির্দিষ্ট করা উচিত?

সর্বোত্তম গরম করার উপাদান খাদ অপারেটিং তাপমাত্রার উপর নির্ভর করে: 600 ডিগ্রির নিচে , Nichrome (NiCr 80/20) হল গ্লোবাল স্ট্যান্ডার্ড; 600-1000 ডিগ্রি , ইনকোনেল 601 বা ইনকোনেল 625 পছন্দ করা হয়; 1000 ডিগ্রির উপরে, ক্যান্থাল এ/এপিএম বা অ্যালুমিনা-ফর্মিং প্রযুক্তি সহ ইনকোনেল 601 ব্যবহার করা হয়। হ্যাস্টেলয় অ্যালয়গুলি তাদের উচ্চ প্রতিরোধ ক্ষমতা থাকা সত্ত্বেও উপাদানগুলিকে গরম করার জন্য ব্যবহার করা হয় না কারণ তাদের যান্ত্রিক শক্তি 540 ডিগ্রির উপরে একটি স্থগিত তারের চাপের জন্য অপর্যাপ্ত।

কেন Nichrome উপাদান গরম করার জন্য মান, এবং এর সীমা কি কি?

Nichrome (NiCr 80/20, UNS N06003) বৈদ্যুতিক গরম করার উপাদানগুলির জন্য বৈশ্বিক মান কারণ এটি অনন্যভাবে চারটি গুরুত্বপূর্ণ বৈশিষ্ট্যকে একত্রিত করে: (1) 108 μΩ·cm-এর প্রতিরোধ ক্ষমতা কমপ্যাক্ট তারের নকশার জন্য যথেষ্ট উচ্চ; (2) মাত্র 0.0001/K-এর TCR পাওয়ার আউটপুট প্রতি 100 ডিগ্রি তাপমাত্রা বৃদ্ধিতে মাত্র 1% পরিবর্তিত হয়; (3) বায়ুতে সর্বোচ্চ 1150 ডিগ্রি পরিষেবা তাপমাত্রা; এবং (4) একটি প্রতিরক্ষামূলক Cr₂O₃/NiO স্কেল তৈরি করার ক্ষমতা যা তাপীয় সাইকেল চালানোর পরে পুনর্জন্ম হয়। এর সীমাগুলি হল: যান্ত্রিক শক্তি উল্লেখযোগ্যভাবে 900 ডিগ্রির উপরে নেমে যায় এবং এটি বায়ুমণ্ডল (হাইড্রোজেন, বিচ্ছিন্ন অ্যামোনিয়া) হ্রাস করতে ব্যবহার করা যাবে না কারণ প্রতিরক্ষামূলক অক্সাইড স্কেল তৈরি হবে না।

✔ Nichrome 80/20: 80% Ni + 20% Cr. প্রতিরোধ ক্ষমতা 108 uOhm-সেমি। TCR 0.0001/K। সর্বোচ্চ 1150 ডিগ্রি সেলসিয়াস বাতাস। গৃহস্থালী এবং শিল্প গরম করার উপাদানগুলির ওয়ার্কহরস (টোস্টার, চুল্লি, ভাটা)।

✔ Nichrome 70/30: 70% Ni + 30% Cr. প্রতিরোধ ক্ষমতা 107 uOhm-সেমি। TCR 0.00006/K। সর্বোচ্চ 1200 ডিগ্রি সেলসিয়াস বাতাস। উচ্চ তাপমাত্রায় উন্নত স্কেল আনুগত্য; ভারী শিল্প চুল্লি এবং সিরামিক ভাটিতে ব্যবহৃত হয়।

✔ ইনকোনেল 601 বনাম নিক্রোম: ইনকোনেল 601-এর 23% Cr (বনাম 20% NiCr 80/20) প্লাস 1.4% Al, আরও ভাল চক্রাকার অক্সিডেশন প্রতিরোধ করে। ইনকোনেল 601 তাপীয়ভাবে চক্রাকারে গরম করার উপাদানগুলির জন্য পছন্দ করা হয় (ঘন ঘন গরম/ঠান্ডা সহ চুল্লি)।

✔ কাঁথাল এ বনাম নিক্রোম: কান্থালের (FeCrAl অ্যালয়) প্রতিরোধ ক্ষমতা 139 uOhm-সেমি এবং সর্বোচ্চ তাপমাত্রা 1350 ডিগ্রী সি বনাম নিক্রোম 1150 ডিগ্রী সি। কানথাল Al2O3 স্কেল গঠন করে (NiCr-এর জন্য Cr2O3 বনাম), কিন্তু কানথালকে {9 ডিঅক্সিড} দেয়। আয়রন{11}}ভিত্তিক এবং আরও ভঙ্গুর।

⚠ সমালোচনামূলক সতর্কতা: Hastelloy alloys (C276, C22, B2) চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা রাখে কিন্তু গরম করার উপাদান প্রয়োগের জন্য সুপারিশ করা হয় না কারণ: (1) তারা 540 ডিগ্রি সেলসিয়াসের উপরে যান্ত্রিক শক্তি হারায়, (2) তাদের মলিবডেনাম উপাদান প্রতিরক্ষামূলক অক্সাইড স্কেলকে 803 ডিগ্রি সেলসিয়াসের উপরে ভোল্টাইলাইজ করে, C276/C22 900 ডিগ্রি সেলসিয়াসের উপরে অক্সিডাইজিং বায়ুমণ্ডলে অস্থির।

গরম করার উপাদান পরিবেশ কীভাবে খাদ নির্বাচনকে প্রভাবিত করে?

প্রতিরোধের তার এবং যথার্থ প্রতিরোধক অ্যাপ্লিকেশন

যথার্থ প্রতিরোধের তারের গরম করার উপাদানগুলির থেকে মৌলিকভাবে আলাদা প্রয়োজনীয়তা রয়েছে: প্রাথমিক লক্ষ্য হল তাপমাত্রা এবং সময়ের উপর স্থিতিশীল প্রতিরোধ, উচ্চ তাপমাত্রা নয়। চারটি মূল প্রয়োজনীয়তা হল: (1) তাপমাত্রার উপর স্থিতিশীল প্রতিরোধ ক্ষমতা (TCR যতটা সম্ভব শূন্যের কাছাকাছি), (2) তামার বিরুদ্ধে কম তাপীয় EMF (সঠিক পরিমাপের জন্য গুরুত্বপূর্ণ), (3) সময়ের সাথে ধ্রুবক প্রতিরোধ ক্ষমতা (কোন ড্রিফট বা বার্ধক্য নেই), এবং (4) কমপ্যাক্ট কয়েল ডিজাইনের অনুমতি দেওয়ার জন্য উচ্চ প্রতিরোধ ক্ষমতা। 0.0001-0.0002/K (Inconel 600/625, Hastelloy C276) এর TCR মান সহ নিকেল অ্যালয়গুলি শিল্প যন্ত্রে নির্ভুল প্রতিরোধক এবং রিওস্ট্যাটগুলির জন্য পছন্দের পছন্দ।

কারেন্ট সীমিত প্রতিরোধক এবং ফিউজের জন্য কোন নিকেল খাদ সেরা-?

কারেন্ট-সীমিত প্রতিরোধক এবং ফিউজ উপাদানগুলির জন্য এমন সংকর ধাতুর প্রয়োজন হয় যা গলনা বা প্রতিরোধের স্থিতিশীলতা হারানো ছাড়াই ফল্ট স্রোতের তাপীয় চাপ সহ্য করতে পারে। Inconel 625 এবং Hastelloy C276 উচ্চ-বর্তমান নির্ভুল প্রতিরোধকগুলির জন্য পছন্দ করা হয় কারণ তাদের উচ্চ প্রতিরোধ ক্ষমতা (129-130 μΩ·cm) ছোট, আরও কমপ্যাক্ট উপাদানগুলিকে অনুমতি দেয় এবং তাদের উচ্চ গলনাঙ্ক (Inconel 625: 1290} এর উপরে সর্বোচ্চ ডিগ্রি প্রদান করে){131} দোষ তাপমাত্রা। 500 ডিগ্রির নিচে স্ট্যান্ডার্ড কারেন্ট-সীমিত অ্যাপ্লিকেশনের জন্য, Inconel 600 হল সাশ্রয়ী-কার্যকর পছন্দ।

ম্যাঙ্গানিন এবং কনস্ট্যান্টানের তুলনায় ইনকোনেল 600 কীভাবে একটি প্রতিরোধের তারের কাজ করে?

উপসংহার: Inconel 600 (UNS N06600) হল সর্বোত্তম সাধারণ-উদ্দেশ্যের নিকেল খাদ শিল্প প্রতিরোধের তার এবং রিওস্ট্যাটগুলির জন্য, যা 103 μΩ·cm এর প্রতিরোধ ক্ষমতা, 0.00013/K এর TCR এবং 1095 ডিগ্রি সর্বোচ্চ পরিষেবা তাপমাত্রা প্রদান করে। ম্যাঙ্গানিন (Cu84Mn12Ni4) এবং কনস্ট্যান্টান (Cu55Ni45) উচ্চতর TCR কর্মক্ষমতা (-শূন্যের কাছাকাছি) কিন্তু তা যথাক্রমে 80 ডিগ্রী এবং 200 ডিগ্রীর নিচে তাপমাত্রার মধ্যে সীমাবদ্ধ- যা উল্লেখযোগ্য গরম করার সাথে জড়িত যেকোন অ্যাপ্লিকেশনের জন্য অনুপযুক্ত। ইনকোনেল 600 হল নিকেল অ্যালয় পছন্দ যখন প্রতিরোধক উচ্চ তাপমাত্রায় বা ক্ষয়কারী পরিবেশে কাজ করবে।

নিকেল খাদ গরম করার উপাদানগুলির জন্য তারের আকার এবং পাওয়ার আউটপুট গণনা

একটি প্রদত্ত গরম করার শক্তি (P, ওয়াটে) এবং ভোল্টেজের জন্য (V, ভোল্টে), প্রয়োজনীয় রোধ হল R=V² / P। একবার R জানা গেলে, প্রয়োজনীয় তারের দৈর্ঘ্য হল L=R × A / ρ, যেখানে A হল তারের ক্রস-বিভাগীয় ক্ষেত্র এবং ρ হল সমস্তটির প্রতিরোধ ক্ষমতা। উদাহরণস্বরূপ, একটি 1000W হিটিং এলিমেন্ট যা 240V তে কাজ করে তার প্রয়োজন R=240²/1000=57.6 Ω। ρ=108 μΩ·cm এবং 0.5 মিমি ব্যাসের তারের সাথে Nichrome (NiCr 80/20) ব্যবহার করে (A=0.196 mm²=0.00196 cm²): L=57.6 × 0.00196 / (108 × 10⁻⁻ s{2 মিটার=)

ওয়াট ঘনত্ব কি এবং কেন গরম করার উপাদান ডিজাইনের জন্য এটি গুরুত্বপূর্ণ?

ওয়াট ঘনত্ব (W/cm²) হল হিটিং তারের প্রতি ইউনিট পৃষ্ঠের ক্ষেত্রফলের পাওয়ার আউটপুট, তারের মোট পৃষ্ঠের ক্ষেত্রফল দ্বারা বিভক্ত P হিসাবে গণনা করা হয় (শুধু ক্রস-বিভাগ নয়)। উচ্চ ওয়াট ঘনত্ব মানে তারের পৃষ্ঠটি তার আকারের জন্য খুব গরম চলছে-যা অক্সিডেশনকে ত্বরান্বিত করে, উপাদানের জীবনকে হ্রাস করে এবং অকাল ব্যর্থতার কারণ হতে পারে। প্রতিটি খাদের একটি প্রস্তাবিত সর্বাধিক ওয়াট ঘনত্ব রয়েছে যা অপারেটিং তাপমাত্রা এবং পরিবেশের তীব্রতার উপর নির্ভর করে।

⚠ ডিজাইন সতর্কতা: 15 W/cm2 এর বেশি ওয়াট ঘনত্ব সহ একটি Nichrome 80/20 তার 800 ডিগ্রি সেলসিয়াসে 1000 ঘন্টার মধ্যে ব্যর্থ হবে৷ ওয়্যার গেজ নির্বাচন চূড়ান্ত করার আগে সর্বদা খাদ প্রস্তুতকারকের কাছ থেকে নির্দিষ্ট ওয়াট ঘনত্বের চার্ট- পরীক্ষা করে দেখুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

20 ডিগ্রি সেলসিয়াসে, ইনকোনেল 625 (129 uOhm-cm) এর Nichrome 80/20 (108 uOhm-cm) থেকে 19% বেশি প্রতিরোধ ক্ষমতা রয়েছে। 800 ডিগ্রি সেলসিয়াসে, ইনকোনেল 625 আনুমানিক 142 uOhm-সেমি (বনাম Nichrome 80/20 116 uOhm-সেমিতে, একটি 22% পার্থক্য), কারণ ইনকোনেল 625-এর উচ্চতর TCR (0.000120/0K/0K/0Kro/Nichro) রয়েছে। একটি উচ্চ বেস প্রতিরোধ ক্ষমতা. এর মানে হল যে একই তারের গেজের জন্য, একটি Inconel 625 উপাদানের অপারেটিং তাপমাত্রায় Nichrome উপাদানের তুলনায় প্রায় 19-22% বেশি প্রতিরোধ ক্ষমতা থাকবে। যাইহোক, ইনকোনেল 625 বায়ুতে 980 ডিগ্রী সেন্টিগ্রেড বনাম নিক্রোম 80/20 1150 ডিগ্রী সেন্টিগ্রেডে কাজ করতে পারে, যা নিক্রোমকে খুব উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য ভাল পছন্দ করে যেখানে জারা প্রতিরোধের যথেষ্ট।

Hastelloy alloys গরম করার উপাদান হিসাবে ব্যবহার করা যেতে পারে?

Hastelloy alloys (C276, C22, B2) সাধারণত তাদের উচ্চ প্রতিরোধ ক্ষমতা (C276 এর জন্য 130 uOhm-cm) থাকা সত্ত্বেও গরম করার উপাদান প্রয়োগের জন্য সুপারিশ করা হয় না, প্রধানত দুটি কারণে: (1) যান্ত্রিক শক্তি তীব্রভাবে 540 ডিগ্রি সেলসিয়াসের উপরে কমে যায়, যা তাদের ক্রমবর্ধমান বৃদ্ধি পায়। কনফিগারেশন (2) Hastelloy C276/C22-এর মলিবডেনাম এবং টাংস্টেন বাতাসে 800 ডিগ্রি সেলসিয়াসের উপরে উদ্বায়ী অক্সাইড তৈরি করে, যা ধীরে ধীরে তারের পৃষ্ঠকে অবনমিত করে এবং উপাদানের জীবনকে হ্রাস করে। একমাত্র ব্যতিক্রম: Hastelloy C276 540 ডিগ্রী সেন্টিগ্রেডের নিচে ক্ষয়কারী পরিবেশে উপাদান গরম করার জন্য ব্যবহার করা যেতে পারে যেখানে 316L বা 304L ব্যর্থ হবে এবং যেখানে প্রিমিয়াম খরচ জারা কর্মক্ষমতা দ্বারা ন্যায্য। আদর্শ উচ্চ{19}}তাপমাত্রা গরম করার জন্য, Nichrome বা Inconel 601 উল্লেখ করুন।

কিভাবে ঠান্ডা কাজ নিকেল খাদ প্রতিরোধী তারের প্রতিরোধ ক্ষমতা প্রভাবিত করে?

কোল্ড ওয়ার্কিং নিকেল অ্যালয়েসের প্রতিরোধ ক্ষমতা প্রায় 2-প্রচণ্ড ঠান্ডায়-কাজ করা অবস্থায় বাড়িয়ে দেয়, কারণ স্থানচ্যুতি ঘনত্ব বিক্ষিপ্ত ইলেকট্রনগুলি বৃদ্ধি পায়। ইনকোনেল 625-এর জন্য, প্রতিরোধ ক্ষমতা 129 uOhm-সেমি (অ্যানিলড) থেকে প্রায় 133 uOhm-সেমি (50% ঠান্ডা কাজ) পর্যন্ত বৃদ্ধি পায়। নির্ভুল প্রতিরোধক অ্যাপ্লিকেশনের জন্য, দ্রবণে নিকেল অ্যালয় রেজিস্ট্যান্স ওয়্যার নির্দিষ্ট করুন{11}}এনিল করা অবস্থায়, এবং যেকোন ফর্মিং অপারেশনের পরে পুনরায় অ্যানিল করুন যা স্থানচ্যুতি ঘনত্ব বাড়ায়। গরম করার উপাদানগুলির জন্য যেখানে তারের দৈর্ঘ্য (প্রতিরোধিতা নয়) দ্বারা প্রতিরোধের সেট করা হয়, ডিজাইনার সরাসরি মোট সার্কিট প্রতিরোধের নির্দিষ্ট করার কারণে ঠান্ডা কাজের কার্যক্ষমতার উপর কোন ব্যবহারিক প্রভাব নেই।

একটি নিকেল খাদ গরম করার উপাদান নিরাপদে কাজ করতে পারে এমন সর্বোচ্চ ভোল্টেজ কত?

নিকেল অ্যালয় গরম করার উপাদানগুলির জন্য কোনও সর্বজনীন সর্বোচ্চ ভোল্টেজ নেই- সীমিত ফ্যাক্টর হল তারের পৃষ্ঠে বৈদ্যুতিক ক্ষেত্রের শক্তি (ভোল্ট প্রতি মিটার, V/m), যা আশেপাশের মাধ্যমের আর্কিং বা পৃষ্ঠ ভাঙ্গন ঘটবে কিনা তা নির্ধারণ করে। বায়ুমণ্ডলীয় চাপে বায়ুতে, মসৃণ NiCr তারের জন্য নিরাপদ বৈদ্যুতিক ক্ষেত্র হল প্রায় 2000-3000 V/m। ভ্যাকুয়ামে, এটি 10x বেশি হতে পারে। MgO-অন্তরক কার্টিজ হিটারে, কম্প্যাক্টেড MgO-এর ব্রেকডাউন ভোল্টেজ (শুকিয়ে গেলে প্রায় 10-15 kV/mm) সীমা সেট করে। ইন্ডাস্ট্রিয়াল প্রসেস হিটারের জন্য, প্রসেস হিটিং ইকুইপমেন্টের জন্য আইইইই/এনইসি স্ট্যান্ডার্ড অনুযায়ী সর্বোচ্চ শীথ ভোল্টেজ সাধারণত 480V বা 600V AC হয়। শিল্প সেটিংসে 50V এর উপরে কাজ করা হিটারগুলির জন্য সর্বদা সিরামিক-ইনসুলেটেড টার্মিনাল এবং গ্রাউন্ডেড মেটাল শীথগুলি নির্দিষ্ট করুন৷

কেন ম্যাঙ্গানিনের প্রায়-টিসিআর আছে, এবং কেন এটি উপাদান গরম করার জন্য ব্যবহার করা হয় না?

ম্যাঙ্গানিন (Cu84Mn12Ni4) এর প্রায়-শূন্য TCR আছে কারণ তাপমাত্রা-তামা এবং নিকেল উপাদানগুলির প্রতিরোধ ক্ষমতার উপর নির্ভরশীল বৃদ্ধি তাপমাত্রা-ম্যাঙ্গানিজ উপাদান থেকে প্রতিরোধ ক্ষমতার উপর নির্ভরশীল হ্রাসের দ্বারা প্রায় ঠিক বাতিল হয়ে যায়- একটি কোয়ান্টাম যান্ত্রিক প্রভাব বলা হয়। পারমাণবিক স্তরে, ম্যাঙ্গানিজ-sd-ইলেক্ট্রন ব্যান্ডের গঠন তাপমাত্রার সাথে (বেশিরভাগ ধাতুর বিপরীতে) এর প্রতিরোধ ক্ষমতাকে সামান্য হ্রাস করে, যা Cu এবং Ni থেকে স্বাভাবিক বৃদ্ধির জন্য ক্ষতিপূরণ দেয়। ম্যাঙ্গানিন গরম করার উপাদানগুলির জন্য ব্যবহার করা হয় না কারণ: (1) এর সর্বোচ্চ পরিষেবা তাপমাত্রা মাত্র 80 ডিগ্রি সেলসিয়াস (সংক্ষিপ্ত সময়ের জন্য 200 ডিগ্রি সেলসিয়াস সর্বোচ্চ), (2) 200 ডিগ্রি সেন্টিগ্রেডের উপরে, ম্যাঙ্গানিজ বিপর্যয়মূলকভাবে অক্সিডাইজ করে এবং (3) উচ্চ তাপমাত্রায়, TCR ক্ষতিপূরণের প্রভাব ভেঙে যায় এবং প্রতিরোধযোগ্যতা অস্বাভাবিক হয়ে যায়। ম্যাঙ্গানিন একচেটিয়াভাবে নির্ভুল পরিমাপের শান্ট, স্ট্যান্ডার্ড প্রতিরোধক এবং ক্রমাঙ্কন সরঞ্জামগুলির জন্য ব্যবহৃত হয় যেখানে পরিবেষ্টিত পরিস্থিতিতে তাপমাত্রা স্থিতিশীলতা গুরুত্বপূর্ণ।

Inconel 600 কিভাবে Incoloy 800 এর সাথে ইন্ডাস্ট্রিয়াল রিওস্ট্যাটে প্রতিরোধের তারের তুলনা করে?

ইনকোনেল 600 (প্রতিরোধ ক্ষমতা 103 uOhm-cm, TCR 0.00013/K, সর্বোচ্চ 1095 deg C) Incoloy 800 (প্রতিরোধ ক্ষমতা 98 uOhm-cm, TCR 0.00023/K, 5gressvaris এর জন্য সর্বোচ্চ 1095 ডিগ্রী সি) পছন্দ করা হয় বেশিরভাগ শিল্প অ্যাপ্লিকেশনে। ইনকোনেল 600-এর রয়েছে: উচ্চ প্রতিরোধ ক্ষমতা (103 বনাম 98 uOhm-cm, 5% সুবিধা), নিম্ন TCR (0.00013 বনাম 0.00023, যার অর্থ প্রতি ডিগ্রী সি 43% কম প্রতিরোধের ড্রিফট), এবং উচ্চতর সর্বোচ্চ তাপমাত্রা (1095 বনাম 815 ডিগ্রী 815 ডিগ্রি সেলসিয়াস, 812 ডিগ্রি সেন্টিমিটার)। Incoloy 800 শুধুমাত্র একটি পরিস্থিতিতে পছন্দ করা হয়: যখন রিওস্ট্যাট 400-800 ডিগ্রি সেলসিয়াস রেঞ্জের তাপমাত্রায় কাজ করে এবং 800-এর উচ্চতর আয়রন কন্টেন্ট (46% Fe বনাম 8% Fe Inconel 600) খরচের সুবিধা প্রদান করে। 400 ডিগ্রি সেলসিয়াসের নিচে কাজ করা রিওস্ট্যাটগুলির জন্য, যদি টিসিআর প্রাথমিক উদ্বেগের বিষয় হয় তবে ম্যাঙ্গানিন বা কনস্ট্যান্টান আরও ব্যয়-কার্যকর পছন্দ।
